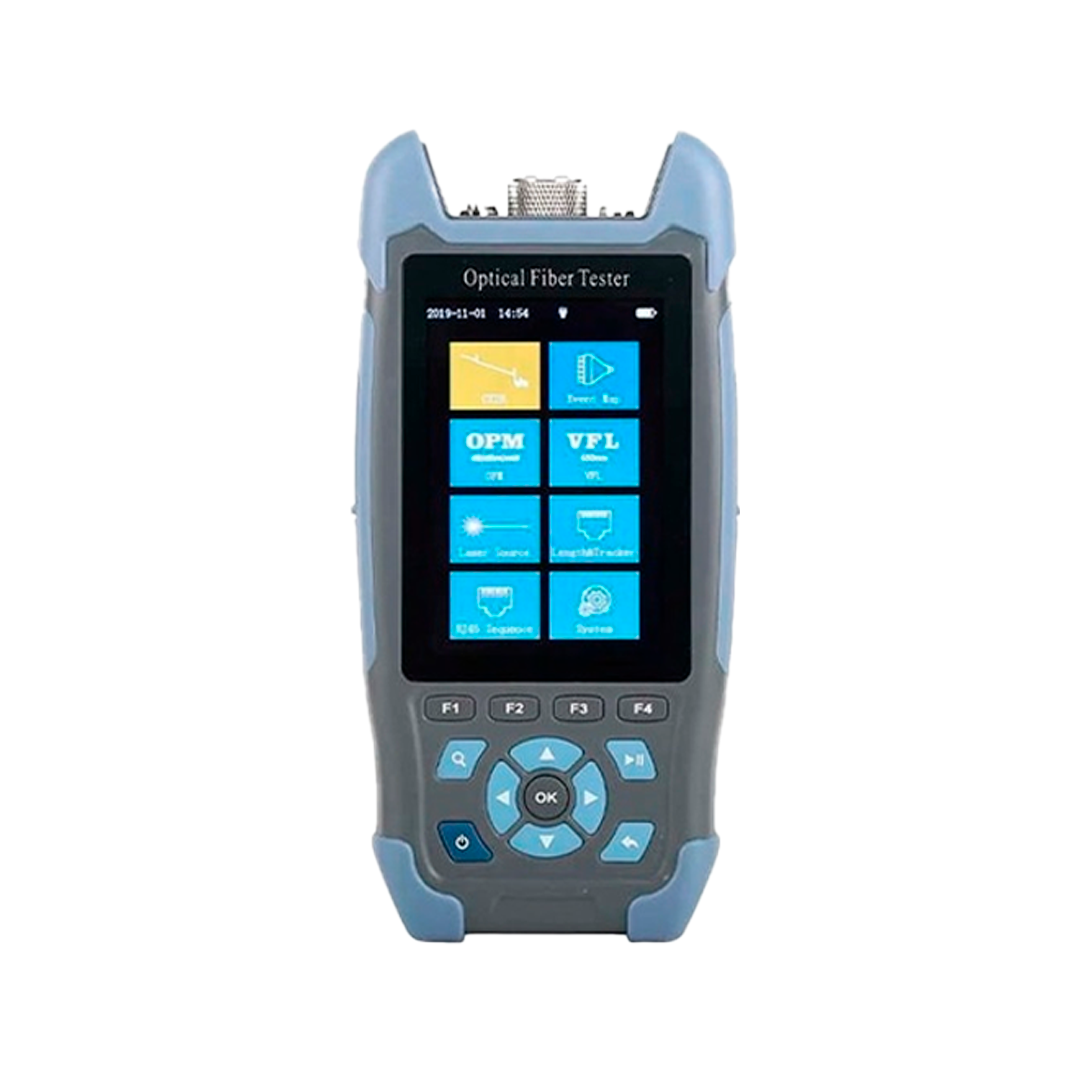

OTDR 7 Funções

O refletômetro óptico no domínio do tempo é uma nova geração de instrumentos de medição portáteis e inteligentes projetados para testar o sistema de comunicação de fibra óptica.

Botão / toque de operação dupla;

Integração interna de oito módulos funcionais principais, integração multifuncional para ajudar os clientes a resolver efetivamente o teste de campo e manutenção;

Pode penetrar divisor óptico, teste de rede PON eficaz;

Gerenciamento inteligente de economia de energia, esperade 20 horas de duração, proteção eficiente da dimensão do teste.

Aplicações contínuas:

É usado principalmente para medir o comprimento, perda e qualidade de conexão de todos os tipos de fibras ópticas e cabos, e pode ser amplamente usado em construção de engenharia, manutenção e teste de linha, reparo de emergência e desenvolvimento e produção de fibras ópticas e cabos.

Especificações Técnicas:

• 7 Funções em um dispositivo:
• 1. Otdr
• 2. Mapa de evento (semelhante ao EXFO iLOM)
• 3. Fonte de luz óptica
• 4. Medidor de energia óptica
• 5. Localizador visual de falhas
• 6. Sequência de cabos Ethernet P345
• 7. Distancia de cabos Ethernet.
• Especificações Técnicas:
• Comprimento de onda: ± 20nm
• Tipo de fibra: G.652
• Faixa dinâmica: 24dB/22dB
• Zona cega de eventos: 3m
• Zona cega ATT: 8m
• Faixa de teste: 500m – 60km
• Largura do pulso: 3ns – bus
• Precisão de alcance: ± (1m + intervalo de amostragem + 0,005% * distância de teste)
  Precisão de perda: ± 0,05dB / dB
  Pontos de amostragem: 16k ~ 128K
• Resolução de amostragem: 0,05m ~ 8m
• Precisão de reflexão: ± 3dB
• Armazenamento de dados: Interno 600 / Externo cartão tf
• Nivel de segurança do laser: Classe 2
• Formato do arquivo: Padrão SOR
  Conector: FC / UPC (intercambiável SC , ST)
• OPM
  Faixas de onda: 800nm – 7700nm
• Tipo de Interface: Junta Universal FC / SC / ST
• Faixa de Teste: 50dBm + 26dBm
• Incerteza: ± 5%
• Identificação de frequência: CW / 270/330 / 1km/2kHz
• Comprimento de onda de calibração: 850/980/7300/1310/1490/1550/1625 / 7650nm.
• LS
• Tipo LD: FP-LD
• Comprimento de onda: 7370nm /7550nm ± 20nm
• Potência de saída: > 5dBm
• Frequência de modulação: 270/330 / 1km/2kHz
• Estabilidade: CW, ± 0,5dB / 15min (teste após 15 min pré aquecimento)
• Conector: FC / UPC (intercambiável SC , ST)
• VFL
• Comprimento de onda: 650nm ± 20nm
• Potência de saída: > 10mW
• Modo: CW/7 Hz/2Hz
• Conector: FC / SC / ST
• Medição do comprimento do cabo RJ45
• Faixa de Teste: 300m.
• Outros parâmetros:
• Exibição: LCD colorido de 3,5 polegadas
• Interface de dados: Micro USB
• Armazenamento externo: Cartão TF
• Fonte de energia: Polymer Li-Battery 3.7V , 4000mAh Adapter : 5VDC , 2A
• Vida da bateria: Standby > 20h ; Tempo de medição > 12h
• Temperatura da operação: -10 C ~ + 50 C
• Temperatura de armazenamento: -40 C ~ + 70 C
• Umidade relativa: 0 ~ 95% sem condensação
• COOTDX001X

—
